Bunker ısıtma, endüstriyel tesislerde dökme malzeme, bitüm, ağır yakıt ve kimyasal depolayan bunkerlerin dış yüzeyine uygulanan elektrikli ısıtıcı kablolarla; içindeki ürünü donmaya karşı koruyan, akışkanlığını ve proses sıcaklığını muhafaza eden bir heat tracing sistemidir. Bunker yüzeyini ısıtmanın en verimli ve kontrol edilebilir yolu elektrikli ısıtıcı kablolardır. Form Mühendislik, 1992’den bu yana Türkiye’de bunker ısıtma alanında en iddialı firma olarak her ölçekte projeyi anahtar teslim gerçekleştirir.
Bunker Isıtma Nedir?
Endüstride “bunker”, işlenmeden önce hammaddenin veya ara ürünün depolandığı büyük hazne ya da silo anlamına gelir; uluslararası literatürde bu haznelere hopper veya silo da denir. Terim ayrıca bitüm, asfalt ve ağır yakıt (bunker fuel) gibi ısıtılmadan akmayan ürünlerin depolandığı tankları da kapsar. Her iki durumda da ortak sorun aynıdır: soğuk ortam koşulları, bunker içindeki ürünün donmasına, katılaşmasına, topaklanmasına veya viskozitesinin bozularak boşaltılamaz hale gelmesine yol açar.
Bunker ısıtma sistemi, bunkerin dış yüzeyine, ısı yalıtımının altına sarılan ve sabitlenen ısıtıcı kablolarla bu sorunu kaynağında çözer. Kablonun ürettiği ısı, metal gövde üzerinden iletim yoluyla ürüne aktarılır; ısı yalıtımı ise üretilen ısının dış ortama kaçmasını engelleyerek enerji verimliliğini sağlar. Bu yöntem uluslararası literatürde heat tracing (elektrikli ısı izleme) olarak bilinir; ısıtıcı kablonun kendisi ise heat trace kablosu olarak adlandırılır. Buharlı ya da sıcak yağlı sistemlere göre çok daha kolay kurulan, bakım gerektirmeyen ve hassas kontrol edilebilen bir teknolojidir.
Bunker Isıtma Neden Gereklidir?
Bunker ısıtma iki temel amaca hizmet eder ve doğru sistem, bu amaca göre tasarlanır:
- Donma koruması (frost protection): Su bazlı veya düşük sıcaklıkta donan ürünlerin bulunduğu bunkerlerde amaç, içeriğin donmasını önlemektir. Bazı ürünler için sadece donmama noktasının üzerinde tutulmak, kimyasal özelliğini koruması için yeterlidir.
- Sıcaklık muhafazası (temperature maintenance): Bitüm, ağır yakıt, reçine, melas ve belirli kimyasallar; yalnızca belirli bir sıcaklıkta akışkan ve işlenebilir kalır. Bu ürünlerde bunker, hedef proses sıcaklığında sabit tutulur.
Bu ayrım kritik önemdedir: yalnızca donmaya karşı korunacak bir bunker ile 150 °C civarında tutulması gereken bir bitüm bunkerinde kullanılacak kablo, güç ve yalıtım tamamen farklıdır. Bazı durumlarda donmaya karşı kullanılan kablo ile hedef sıcaklıkta tutmak için kullanılacak kablo aynı olmaz; bu nedenle her proje için ısı kaybı hesabı ayrıca yapılır.
Bunker Isıtma Sistemi Nasıl Çalışır?
Isıtıcı kablolar, bunkerin dış yüzeyine yatay veya dikey hatlar halinde ya da sarılarak döşenir; alüminyum bantlarla veya özel montaj elemanlarıyla sabitlenir. Yüzeye yerleştirilen sıcaklık sensörleri, kontrol panosundaki termostat aracılığıyla sistemi yönetir; bunker sıcaklığı hedef değerde tutulur. Büyük bunkerlerde gövde, alt konik bölge ve gövde gibi ayrı ısıtma bölgelerine ayrılarak her bölge bağımsız kontrol edilebilir; bu da enerji tüketimini optimize eder.
Doğru bir bunker ısıtma projesi şu adımlarla ilerler: bunkerin boyutları, gövde malzemesi, yalıtım kalınlığı, minimum ortam sıcaklığı ve hedef sıcaklık dikkate alınarak ısı kaybı hesabı yapılır; bu hesaba göre kablo tipi ve metre başına güç belirlenir; kablolar zonlanarak döşenir; kontrol sistemi kurulur ve sistem ısı yalıtımıyla tamamlanır. Isı hesabının doğruluğu kadar, hesabın gerçek yüzeye doğru uygulanması da uzman montaj ekibi gerektirir.

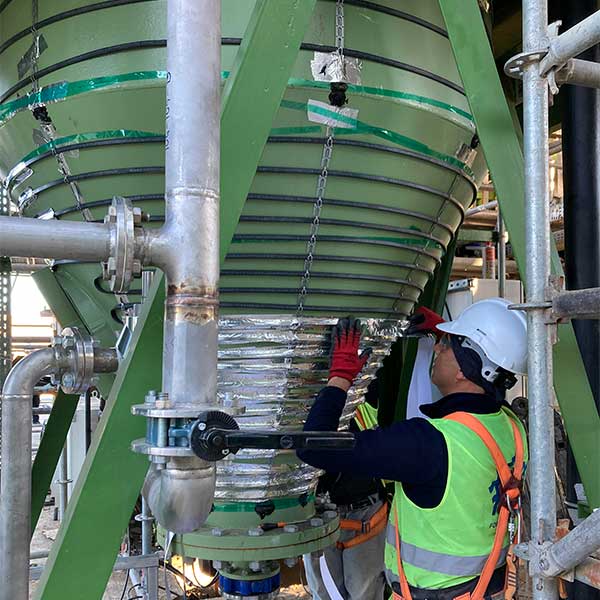

Isıtıcı kablo ile bunker ısıtma uygulaması
Bunker Isıtmada Kullanılan Isıtıcı Kablolar
Kendinden Regüleli (Self-Regulating) Isıtıcı Kablolar
Kendinden regüleli ısıtıcı kablolar, yüzey sıcaklığına göre güç çıkışını kendiliğinden ayarlar ve aşırı ısınma riski taşımaz. İstenilen boyda kesilebildiği için bunkerin büyüklüğüne göre esnek biçimde uygulanır; üst üste binen ve düzensiz yüzeylerde dahi güvenle çalışır. Donma koruması uygulamalarında ilk tercihtir.
Seri Dirençli Isıtıcı Kablolar
Seri dirençli ısıtıcı kablolar, uzun devre boylarında sabit güç sağlar; büyük bunkerlerde ve yüksek güç gerektiren uygulamalarda ekonomik çözümdür. Devre boyu projeye özel hesaplanarak tam ölçüsünde üretilir.
Yüksek Sıcaklık ve Ex-Proof Kablolar
Bitüm ve ağır yakıt gibi yüksek sıcaklık isteyen bunkerlerde, yüksek proses sıcaklığına dayanıklı özel kablolar kullanılır. Rafineri ve petrokimya tesisleri gibi patlayıcı ortam (ATEX) sınıflandırması bulunan sahalarda ise sertifikalı Ex-proof heat tracing ekipmanları ile tehlikeli sahada heat tracing uygulamaları gerçekleştirilir.
Dökme malzeme bunkerlerinde ve konik haznelerde, geniş yüzeye düşük güç yoğunluğuyla (low watt density) homojen ısı vermek esastır; bu, malzemenin hazne cidarına yapışmasını ve köprüleşmesini önler. Konik hazne tabanları gibi özel geometrilerde, ısıtıcı kabloya ek olarak ısıtma panelleri veya sökülebilir ısıtma battaniyeleri de çözümün parçası olabilir.
Bunker uygulamalarında kullanılan kablolar; darbeye, neme ve gövde sıcaklığına dayanıklı, metalik topraklama ekranlı olmalıdır. Kablo tipi, güç yoğunluğu ve devre tasarımı; ürünün hedef sıcaklığına, bunkerin geometrisine ve saha koşullarına göre her proje için ayrıca belirlenir ve uygun montaj elemanlarıyla birlikte projelendirilir.
Bunker Isıtma Uygulama Alanları
- Dökme malzeme bunkerleri: Çimento, kül, kireç, kömür, cevher ve toz ürünlerin depolandığı bunkerlerde yoğuşma ve topaklanma önlenir; filtre ve baca hatlarında donma kaynaklı tıkanma engellenir.
- Bitüm ve asfalt bunkerleri: Bitüm, akışkan kalması için sürekli belirli bir sıcaklıkta tutulur; brülör ve pompa arızalarının önüne geçilir.
- Ağır yakıt (fuel oil) bunkerleri: Enerji santrallerinde ve gemilerde ağır yakıt, pompalanabilir viskozitede muhafaza edilir.
- Kimyasal ve proses bunkerleri: Reçine, melas, yağ ve benzeri ürünler kimyasal kararlılığını ve dökülebilirliğini korur.
- Filtre ve siklon yüzeyleri: Toz tutucu filtrelerin ve siklonların yüzeyleri, yoğuşma ve korozyona karşı ısıtılır.
Elektrikli Bunker Isıtmanın Avantajları
- Kolay montaj: Buharlı sistemlerin aksine kazan dairesi, boru hattı ve kondens dönüş hattı gerektirmez; mevcut bunkerlere işletmeyi durdurmadan uygulanabilir.
- Bakım gerektirmez: Hareketli parça ve akışkan devresi olmadığından işletme ömrü boyunca bakım maliyeti çok düşüktür.
- Hassas sıcaklık kontrolü: Her ısıtma bölgesi bağımsız ve hassas biçimde kontrol edilir; ürün sürekli hedef sıcaklıkta kalır.
- Enerji verimliliği: Bölgesel kontrol ve doğru yalıtımla enerji tüketimi en aza indirilir.
- Güvenlik: Topraklama ekranlı kablolar ve Ex-proof sertifikalı ürünlerle tehlikeli sahalarda güvenle kullanılır.
- Ölçeklenebilirlik: Küçük proses haznesinden büyük depolama bunkerine kadar her ölçekte uygulanabilir.
Neden Form Mühendislik?
1992 yılında kurulan Form Mühendislik, Türkiye’de heat tracing alanında faaliyet gösteren ilk firmadır. 30 yılı aşkın sürede rafinerilerden enerji santrallerine, çimento tesislerinden petrokimya sahalarına kadar sayısız bunker ısıtma ve tank ısıtma projesini keşiften devreye almaya tek elden tamamladık. Uygulamaya özel yazılımlarla yapılan ısı kaybı hesabı ve doğru kablo seçimiyle hem verimliliği hem de en düşük işletme maliyetini hedefleriz.
- Isı kaybı hesabından projelendirmeye, montajdan devreye almaya tek elden mühendislik hizmeti
- Eltherm, Chromalox gibi uluslararası ısıtıcı kablo üreticilerinin yetkili distribütörlüğü ve geniş ürün gamı
- Ex-proof (ATEX) sertifikalı ürünlerle tehlikeli saha deneyimi
- Keşif, ölçüm ve satış sonrası teknik destek
Benzer ihtiyaçlar için silo ve tank ısıtma ve boru hattı ısıtma çözümlerimizi de inceleyebilirsiniz. Bunkeriniz için en uygun heat tracing çözümünü birlikte belirleyelim. Keşif ve teklif talepleriniz için bize ulaşın veya +90 312 394 40 22 numaralı telefondan arayın.
Sıkça Sorulan Sorular
Bunker ısıtma sistemi nedir?
Bunkerin dış yüzeyine, ısı yalıtımı altına döşenen elektrikli ısıtıcı kablolarla içindeki ürünü donmaya karşı koruyan ve hedef sıcaklıkta tutan heat tracing sistemidir. Dökme malzeme bunkerlerinden bitüm ve ağır yakıt haznelerine kadar uygulanır.
Bunker ısıtmada hangi ısıtıcı kablo kullanılır?
Donma korumasında genellikle kendinden regüleli kablolar; büyük ve yüksek güçlü bunkerlerde seri dirençli kablolar; bitüm gibi yüksek sıcaklık uygulamalarında özel yüksek sıcaklık kabloları tercih edilir. Seçim, ısı kaybı hesabına göre projeye özel yapılır.
Bunker ısıtma ile silo/tank ısıtma arasında fark var mı?
Temel prensip aynıdır; ısıtıcı kablo, haznenin dış yüzeyinden ısı verir. Fark uygulama detayındadır: bunkerler genellikle dökme malzeme veya bitüm/ağır yakıt gibi özel ürünler içerir ve hedef sıcaklıkları farklıdır. Her uygulama kendi ısı kaybı hesabıyla tasarlanır.
Bunker ısıtma sistemi donmayı nasıl önler?
Isıtıcı kablo, bunker yüzeyini içindeki ürünün donma noktasının üzerinde tutar. Termostat, sıcaklık ayarlanan eşiğin altına düştüğünde sistemi otomatik devreye sokar; böylece ürünün donması, katılaşması ve boşaltılamaz hale gelmesi önlenir.
Mevcut bir bunkere sonradan uygulanabilir mi?
Evet. Elektrikli bunker ısıtma sistemleri dış yüzeye uygulandığı için bunker boşaltılmadan, işletme durdurulmadan montaj yapılabilir. Bu, buharlı sistemlere göre en önemli avantajlardan biridir.
Patlayıcı ortamdaki (Ex-proof) bunkerlerde uygulanabilir mi?
Evet. ATEX sertifikalı ısıtıcı kablolar, bağlantı kutuları ve kontrol ekipmanları ile rafineri, petrokimya ve enerji tesisleri gibi tehlikeli bölge sınıflandırması olan sahalarda güvenle uygulama yapılmaktadır.
Bunker ısıtma sistemi fiyatları neye göre belirlenir?
Fiyat; bunkerin yüzey alanına, hedef sıcaklığa, ısı kaybı hesabıyla belirlenen güce, seçilen kablo tipine, kontrol sistemine ve yalıtım kapsamına göre projeye özel belirlenir. Doğru fiyatlandırma için keşif ve mühendislik hesabı gereklidir.
Hopper ve silo ısıtma ile bunker ısıtma aynı şey mi?
Evet, aynı uygulamanın farklı adlarıdır. Uluslararası literatürde dökme malzeme haznelerine hopper veya silo, Türkiye’de yaygın olarak bunker denir. Her birinde ısıtıcı kablo veya ısıtma paneli, haznenin dış yüzeyine uygulanarak içindeki malzemenin donmasını, yapışmasını ve köprüleşmesini önler.
